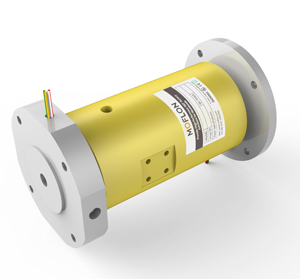

MAPH200W系列 (轉子雙法蘭 2進2出 氣/液+電一體滑環)
MAPH200W系列 (轉子雙法蘭 2進2出 氣/液+電一體滑環)
  • · MAPH200W 氣/液旋轉接頭, 氣滑環，液壓滑環，自帶轉子雙法蘭，可軸向承重100公斤，可通M5、G1/8、G1/4、G3/8、G1/2大小管徑
  • · 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等
  • · 標準為法蘭安裝形式，2進2出旋轉接頭，2路氣液滑環可定制空心軸安裝
  • · 能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等

典型應用：

工業設備、工業展臺、電氣測試設備、醫療設備、機器人、測試儀器、轉臺、自動化設備等；

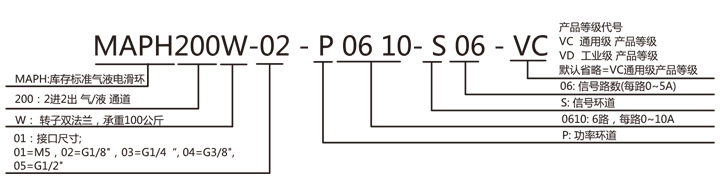

型號訂購說明：

產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC（通用級）100RPM1000萬轉國內知名品牌密封件
VD（工業級）300RPM3000萬轉進口密封件

技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數2進2出工作壽命參考產品選型等級
最大壓力10MPa (可定制高壓)，真空 0.01torr額定轉速參考產品選型等級
扭矩與接口尺寸相關，詳細咨詢技術工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG17#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



MAPH200W-XX 氣液電一體滑環選型表
1）XX=01,接頭大小=M5， 氣管規格3~6mm 2）XX=02,接頭大小=G1/8，氣管規格3~10mm
3）XX=03,接頭大小=G1/4，氣管規格3~12mm 4）XX=04,接頭大小=G3/8，氣管規格3~16mm
5）XX=05,接頭大小=G1/2，氣管規格3~20mm
型號氣(液)通道10A信號/5A長度 L(mm)型號氣(液)通道10A信號/5A長度 L(mm)
MAPH200W-XX-S062進2出0638MAPH200W-XX-P0810-S102進2出81071.6
MAPH200W-XX-P0210-S042進2出2438MAPH200W-XX-P1010-S082進2出10871.6
MAPH200W-XX-P0410-S022進2出4238MAPH200W-XX-P1210-S062進2出12671.6
MAPH200W-XX-P06102進2出6038MAPH200W-XX-P1410-S042進2出14471.6
MAPH200W-XX-S122進2出12054.8MAPH200W-XX-P1610-S022進2出16271.6
MAPH200W-XX-P0210-S102進2出21054.8MAPH200W-XX-S242進2出02488.4
MAPH200W-XX-P0310-S092進2出3954.8MAPH200W-XX-P0410-S202進2出42088.4
MAPH200W-XX-P0610-S062進2出6654.8MAPH200W-XX-P0610-S182進2出61888.4
MAPH200W-XX-P0810-S042進2出8454.8MAPH200W-XX-P1210-S122進2出121288.4
MAPH200W-XX-P1010-S022進2出10254.8MAPH200W-XX-S302進2出030105.2
MAPH200W-XX-P12102進2出12054.8MAPH200W-XX-P0610-S242進2出624105.2
MAPH200W-XX-S182進2出01871.6MAPH200W-XX-S362進2出036125
MAPH200W-XX-P0210-S162進2出21671.6MAPH200W-XX-S422進2出042141.8
MAPH200W-XX-P0410-S142進2出41471.6MAPH200W-XX-S482進2出048158.6
MAPH200W-XX-P0610-S122進2出61271.6

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服。2進2出旋轉接頭，2路氣液滑環可在標準產品上進行非標定制，請咨詢客服。

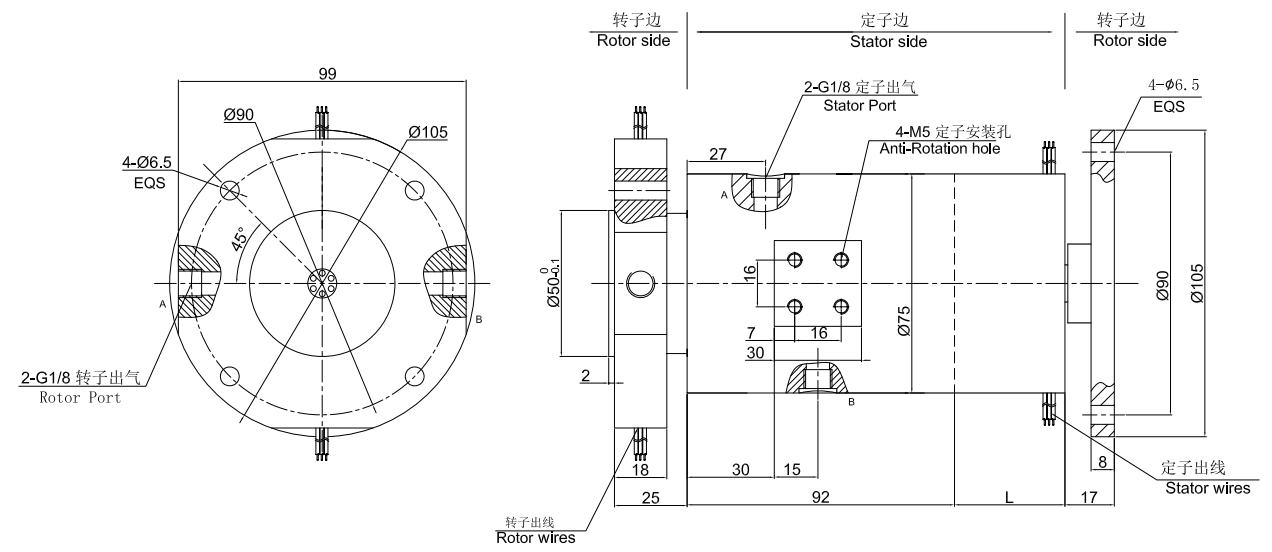

MAPH200W-02 尺寸圖

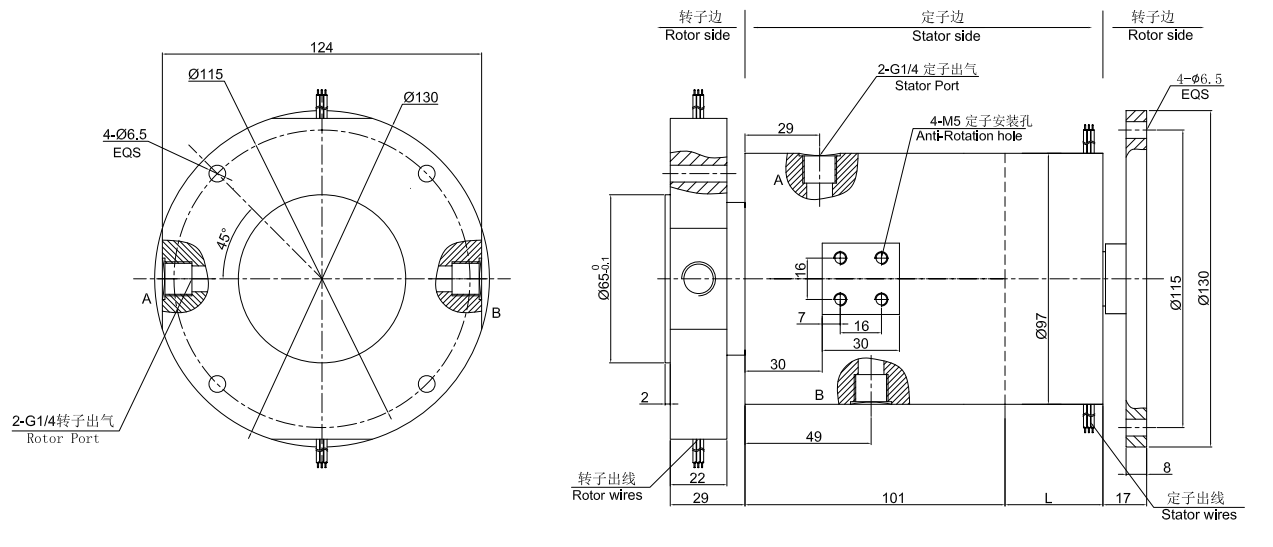

MAPH200W-03 尺寸圖
